AST10-XSA流量显示控制仪

产品说明

产品介绍：

　　AST10-XSA型流量显示仪可为模拟型质量流量计提供工作电源，流量设定(手动操作控制)，流量显示等操作。流量显示仪可以直接与我公司生产的(AST10系列)质量流量控制器(MFC)配套使用。同时也可以与其他型号的质量流量控制器配套使用。可同时连接最多四路MFC并且可以分别控制及显示瞬时流量。使用方便，嵌入式/台式安装可选，精致美观。

产品应用：

　　流量显示控制仪可以直接与我公司生产的质量流量计(MFM),质量流量控制器(MFC)配套使用，并且可以同时控制及显示瞬时流量。

　　产品概述

　　◆为质量流量控制器及流量计提供工作电源

　　◆手动操作控制进行流量设定

　　◆气体瞬时流量显示

　　◆可以与其他型号的质量流量控制器配合使用

　　◆电压范围宽，抗干扰能力强，通过CE认证

技术参数：

输出电压（MFM/C 使用）	+15V±3%,-15V±3%
供电电源	165VAC～265VAC
输入/输出信号	DC 0～5V,4～20mA
显示单位	SCCM（标准毫升/分）；SLM（标准升/分）
外部控制	清洗/关闭
显示特点	一路显示，二路显示，三路显示，四路显示
外形尺寸	单通道：96×96×173 mm,多通道：483×140×210 mm
开孔尺寸	单通道：92×92 mm，多通道：442×124 mm
基准源	+5.00V 5mA
最大功耗	最大功耗：单通道 15w，多通道 45w
重量	单通道：1kg 多通道：最大7.5kg

产品尺寸图：

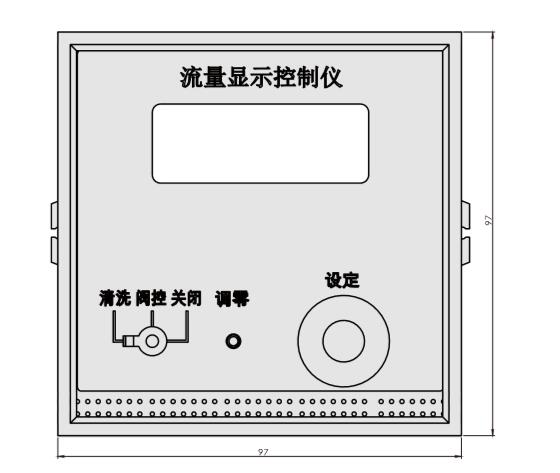

AST10-XSA单通道外形尺寸图

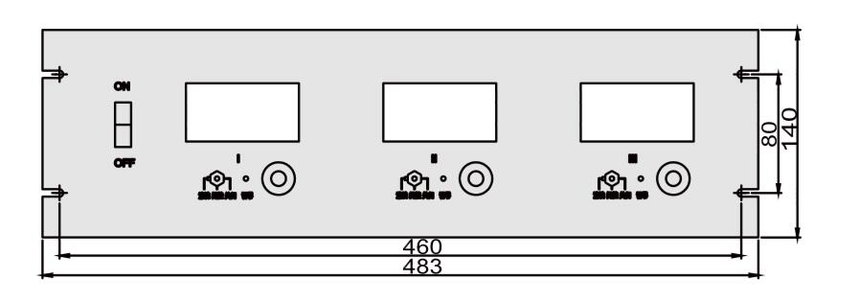

AST10-XSA多通道外形尺寸图

AST10-XSA产品选型表

系列号	AST10-XSA
产品类型	【01】单通道【02】两通道【03】三通道【04】四通道
阀控功能	【01】有【02】无
输入/输出信号	【V】0~5VDC 【A】4~20mA
机箱类型	【T】台式【P】盘装
选型举例	AST10-XSA 02 01 V T
