产品介绍:
AST12-L管道式气体质量流量计解决了小管道不便于安装的问题，出厂配一段直管段，现场通过法兰安装。可以同时显示流速(流量)，温度。低流速反应灵敏，高流速也能达到很好的精度。即使在高温也能取得很好的恒温差，稳定性好。可测量范围高达100Nm/s。
产品概述:
◆量程：0～100Nm/s(标准状态为0℃，101.33KPa)
◆精度0.5%F.S,量程比100：1
◆使用温度：-40～400℃
◆快速反应的双铠装传感器
◆出厂前配备和现场管道内径相同的管道
管道式气体质量流量计使用标准精密风洞校准，采用恒温原理的热消散(冷却)效应的金氏定律。可以同时显示流速(流量)，温度。低流速反应灵敏，高流速也能达到很好的精度。即使在高温也能取得很好的恒温差，稳定性好。
产品应用:
管道式适合用于DN100口径以下，可以测量多种气体，直接输出气体的质量流量，可以取得较准确的流量值，无需温压补偿。有本安和隔爆两种方式，两种输出可选。适合于小口径管道流量的测量，标准的管道式设计，使用安装和维护更方便。
被测介质：空气，天然气，沼气，煤气，干燥氯气，氧气，一氧化碳助燃风，烟道烟气，火炬气，氢气，氩气及其他干燥气体。
技术参数:
量程 | 0～100Nm/s |
精度 | ±1%读数±0.5%满量程 |
量程比 | 100:1 |
响应时间 | 3秒，可通过阻尼系数调整 |
环境温度 | 带液晶-20～70℃，不带液晶-40～85℃ |
介质温度 | -20～175℃/-20～275℃/-20～400℃ |
模拟输出 | 两路4-20mA（流速，温度） |
一路4-20mA带HART通讯 |
数字输出 | HART和MODBUS可选 |
重复性 | ±0.5%F.S |
温度系数 | 0.05%/10℃ |
材质兼容性 | 外壳：铸铝，环氧树脂喷涂，丁腈橡胶O型环 |
防护等级 | IP67 |
湿度 | 0-100%RH |
防爆等级 | NEPSI隔爆许可EX d llCT4，隔爆级别C级 |
供电 | 24VDC |
电磁兼容性 | IEC 61000-4-2-5 |
过程连接 | 法兰安装 螺纹安装 |
安装方式 | 一体式，分体式 |
接线方式 | 四线制 |

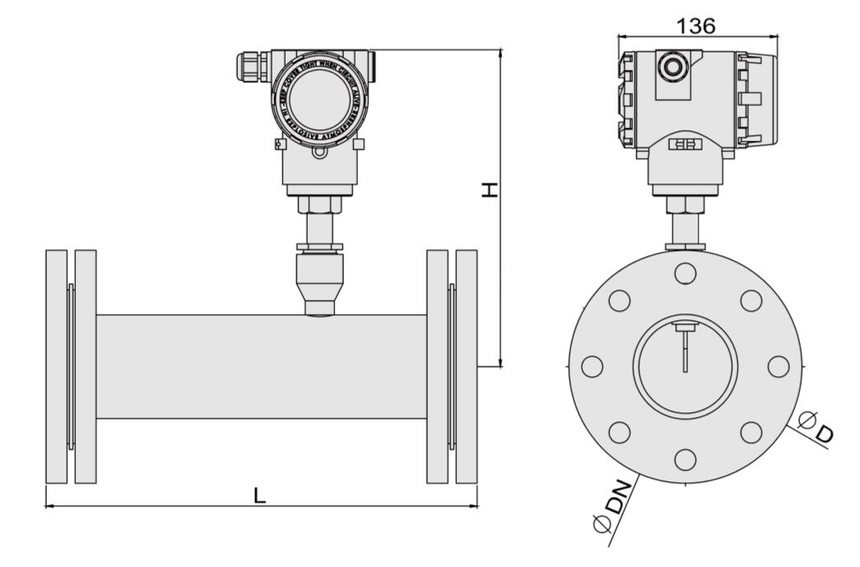

产品尺寸图
AST12-L产品选型表
系列号 | AST12-L |
被测气体 | 【10】空气 【11】其他气体（） |
流速范围 | 【L21】DN20 (0-113Nm3/h) 【L22】DN25 (0-176Nm3/h) |
【L23】DN40 (0-452Nm3/h) 【L24】DN50 (0-710Nm3/h) |
【L26】DN80 (0-1800Nm3/h) 【L28】DN100 (0-2800Nm3/h) |
【L20】其它（ ） |
介质温度 | 【31】-20～175℃ 【32】-20～275℃ 【33】-20～400℃ |
安装方式 | 【41】一体化法兰安装 【42】分体法兰安装 |
标定 | 【81】空气 【82】实际气体 |
电源供电 | 【91】+24VDC 【92】220VAC |
通讯方式 | 【B1】HART协议 【B2】RS485接口 |
防爆 | 【C1】普通 【C2】防爆 |
选型举例 | AST12-L 10 L21 31 41 81 91 B1 C1 |
