产品介绍:
AST10-WBM系列数字式液体流量计，可快速精确测量过程液体的体积流量及质量流量;AST10-WBC系列液体流量控制器，采用定制的高速比例控制阀对液体体积流量及质量流量进行精确控制。
产品应用:
AST10-WBM/C系列数字式液体流量计/控制器广泛应用于各行业领域，如：工艺制造、食品分析、分析性测试与计量等。多变量测量以及50:1量程可调比，使得仅用一台WBM/WBC液体流量计/控制器便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间，确保过程液体正常工作。
可快速精确测量过程液体的体积流量/质量流量
采用定制的高速比例控制阀对液体体积流量/质量流量进行精确控制
带有独具特色的排气孔可轻松排出空气
集成式多功能数字显示屏，允许用户仅通过屏幕按钮操作便可控制设定值及PID阀门调节，同时开放模拟输入输出和RS-485数字通讯
内部无可移动组件和热元件，通过抗振动测试，对安装方向不敏感
采用的内部补偿型层流压差技术，使得大流量范围下流体仍旧保持层流运动
提供全方位的用户支持，包括技术咨询、快捷的设备校准服务和有条件的终身质保
技术参数:
规格 | 量程范围 | 500SCCM～10SLM |
精度（调零后标准条件下） | ±1%F·S |
重复性 | ±1%F·S |
零点漂移&满量程漂移 | 0.02%F·S/℃/Atm |
工作范围/量程可调比 | 2%～100%F·S/50：1 |
最大可测流量 | 100%F·S |
典型响应时间 | 200毫秒（可调整） |
启动预热时间 | ＜5秒 |
运行状况 | 工作温度 | +10℃～+50℃ |
最大工作压力 | 150 psig |
对安装方式/方向的要求 | ＞1L/min量程，阀门须垂直安装 |
阀门等级 | 阀门长闭 |
防护等级 | IP40 |
材质 | 不锈钢 |
信号 | 单色LCD显示屏 | 同时显示流量、设定 |
数字输出信号 | RS-485/PROFIBUS |
模拟输入信号 | 0～5VDC/4～20mA |
模拟输出信号 | 0～5VDC/4～20mA |
电信号接口 | DB15 |
供电电压 | 24～30VDC |
供电电流 | 0.750Amp |

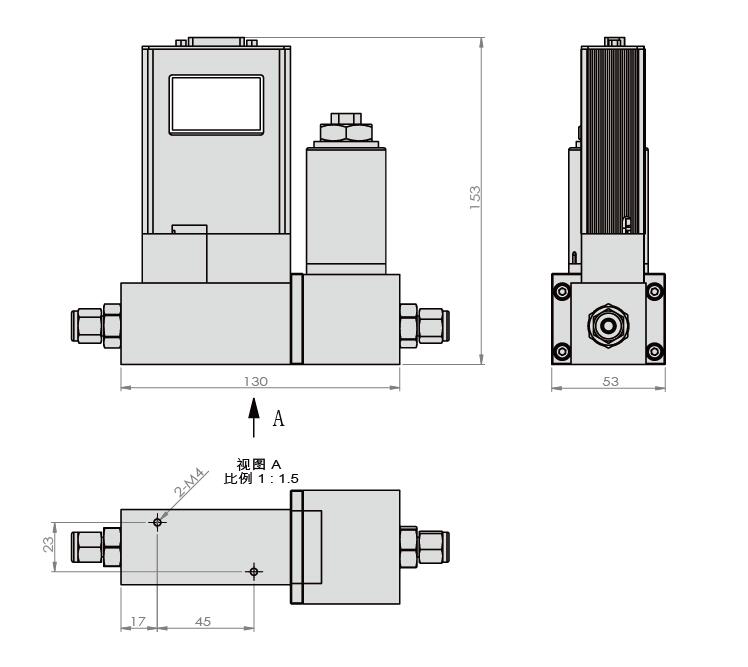

产品尺寸图
AST10-WBC/WBM (中量程)-产品选型表
系列号 | AST10-WB |
产品类型 | 【C】质量流量控制器 【M】质量流量计 |
耐压范围 | 【M】3MPa 【Z】10MPa（仅限流量计） |
现场显示状况 | 【N】不带液晶显示 【X】带液晶显示 |
流量范围 | 【500C】500SCCM 【001L】1SLM 【002L】2SLM 【003L】3SLM |
【005L】5SLM 【010L】10SLM 【000L】用户指定 |
被测介质 | 详见介质参照表 |
流量输入信号 | 【A1】0~5VDC 【A2】4~20mA 【A3】1~5VDC |
输出信号 | 【B1】0~5VDC 【B2】4~20mA 【B3】1~5VDC |
供电电压 | 【5】±15VDC 【4】24VDC |
通讯方式 | 【8】RS485 【2】RS232 |
密封材质 | 【V】氟橡胶 【T】聚四氟乙烯 【N】氯丁橡胶 【Y】其他 |
使用接头 | 【Q】φ3/8" 【C】φ10 【F】φ12 【H】φ1/2" 【Y】其他 |
选型举例 | AST10-WB C M X 010L 007 A1 B1 4 8 V F |
