产品介绍:
AST10-ALC模拟型质量流量控制器响应快，精度高。控制范围广，量程范围为5SCCM~30SLM，最小可以测量调节1SCCM的流量，可用于非常小的流量的控制。
产品概述:
◆热式原理，响应快，精度高
◆管状分流，不易堵塞
◆适用于各种低压和高压管道
◆预热时间短，零漂小，可靠性高
◆模拟量输入/输出可使用二次表或流量计算机控制和显示流量
AST10-ALC采用毛细管传热前后温度差量热法原理测量气体的质量流量，不受温度压力的影响。将传感器测得的流量信号进行放大，然后与设定的电压进行比较，用所得的差值去驱动控制调节阀门，闭环控制流过通道的流量使之与设定的流量相等。
产品应用:
玻璃行业 | 太阳能 | 大气监测 | 工业制作 | 石油石化 |
煤炭冶金 | 制气配气 | 环保 | 各种仪器分析 |
产品参数:
量程范围 | 5SCCM～30SLM |
准确度 | ±1.0%F.S |
温度：±1℃ |
线性 | ±0.5%F.S |
重复精度 | ±0.2%F.S |
响应时间 | <1.5s |
模拟量 | 0～5V、4～20mA |
供电 | ±15VDC、24VDC |
工作温度 | 0～50℃ |
工作压力 | 工作压差：0.02～0.5Mpa |
最大耐压 | 3Mpa/10Mpa |
电气连接 | DB15孔、DB9针 |
漏率 | 1×10-9SCCSHe |
温度系数 | ±0.015%F.S/℃ |
底座材质 | 316L |
密封材质 | 氟橡胶，氯丁橡胶，丁腈橡胶 |
接头 | φ3，φ6，1/8"，1/4" |

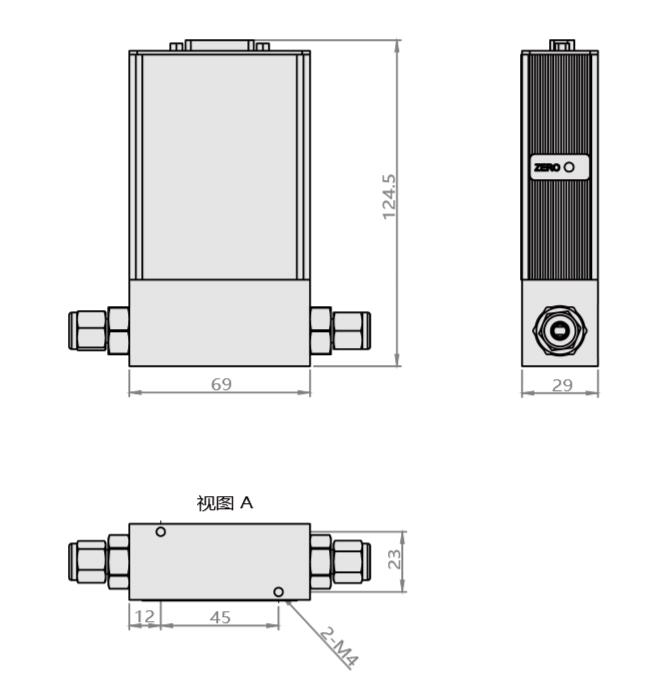

产品尺寸图
AST10-ALC 产品选型表
系列号 | AST10-AL |
产品类型 | 【C】质量流量控制器 【M】质量流量计 |
耐压范围 | 【M】3MPa 【Z】10MPa |
流量范围 | 【005C】5SCCM 【010C】10SCCM 【020C】20SCCM 【030C】30SCCM |
【050C】50SCCM 【100C】100SCCM 【200C】200SCCM 【300C】300SCCM |
【500C】500SCCM 【001L】1SLM 【002L】2SLM 【003L】3SLM |
【005L】5SLM 【010L】10SLM 【020L】20SLM 【030L】30SLM |
被测介质 | 详见首页密度参照表 |
流量输入信号 | 【A1】0~5VDC 【A2】4~20mA |
输出信号 | 【B1】0~5VDC 【B2】4~20mA |
供电电压 | 【5】±15VDC 【4】24VDC |
密封材质 | 【V】氟橡胶 【T】聚四氟乙烯 【N】氯丁橡胶 【Y】其他 |
使用接头 | 【A】φ3 【B】φ6 【F】1/8" 【G】1/4" 【Y】其他 |
选型举例 | AST10-AL C M 500C 007 A1 B1 5 V |
