产品介绍:
AST10-DBM数字型质量流量计由质量流量传感器，层流分层件，流量控制器调节阀和放大控制电路组成，采用数字信号输入输出，具有预热时间短，零漂小，可靠性高等特点。
产品概述:
◆热式原理，响应快，精度高
◆管状分流，不易堵塞
◆适用于各种低压和高压管道
◆预热时间短，零漂小，可靠性高
◆模拟量输入/输出可使用二次表或流量计算机控制和显示流量
AST10-DBM为模拟和数字兼容型设计;可通过模拟型二次表和PLC进行设定和显示瞬时流量，也可通过数字接口直接与计算机进行通讯。具有通用于模拟型控制系统和数字型控制系统的特点。该产品采用多种气体多个量程设计方案，便于满足用户现场使用需求。
产品应用:
玻璃行业 | 太阳能 | 大气监测 | 工业制作 | 石油石化 |
煤炭冶金 | 制气配气 | 环保 | 各种仪器分析 |
产品参数:
量程范围 | 50SLM～400SLM |
测控范围 | 量程比100:1 |
准确度 | ±1.0%F.S |
线性 | ±0.5%F.S |
重复精度 | ±0.2%F.S |
响应时间 | <0.8s |
数字量 | RS232/485，MODBUS协议 |
模拟量 | 0～5V、4-20mA、1～5V |
供电 | ±15VDC、24VDC |
工作温度 | 0～50℃ |
工作压力 | 工作压降：<0.01Mpa |
最大耐压 | 3MPa/10MPa |
电气连接 | DB15针 |
漏率 | 1×10-9SCCSHe |
温度系数 | ±0.025%F.S/℃ |
底座材质 | 316L |
密封材质 | 氟橡胶，氯丁橡胶，丁腈橡胶 |
接头 | Φ10，φ12，3/8",1/2" |

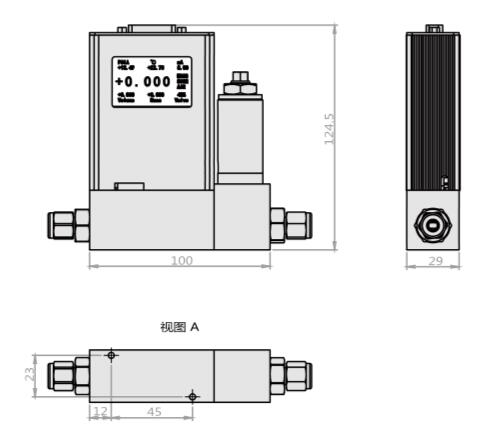

产品尺寸图:
AST10-DBM产品选型表
系列号 | AST10-DB |
产品类型 | 【C】质量流量控制器 【M】质量流量计 |
耐压范围 | 【M】3MPa 【Z】10MPa |
显示状况 | 【N】不带液晶显示 【X】带液晶显示 |
流量范围 | 【050L】50SLM 【100L】100SLM 【200L】200SLM 【400L】400SLM |
被测介质 | 详见首页密度参照表 |
输入信号 | 【A1】0～5VDC 【A2】4～20mA 【A3】1～5VDC |
输出信号 | 【B1】0～5VDC 【B2】4～20mA 【B3】1～5VDC 【B4】继电器 |
供电电压 | 【5】±15VDC 【4】24VDC |
通讯方式 | 【8】RS485 【2】RS232 |
密封材质 | 【V】氟橡胶 【T】聚四氟乙烯 【N】氯丁橡胶 【Y】其他 |
使用接头 | 【C】φ10 【F】φ12 【G】3/8" 【H】1/2" 【Y】其他 |
选型举例 | AST10-DB M M X 100L 040 A2 B2 4 8 V F |
