一、PD-LED系列电磁流量计产品特点、用途和适用范围

1.特点

   ●电磁流量计，具有以下特点：

●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；

●测量管内无阻流件，压损小，直管段要求低；

●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；

●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；

●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；

●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；

●具有RS485或RS232数字通讯信号输出；

●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；

●采用SMD器件和表面安装（SMT）技术，电路可靠性高；

●可用于相应的防爆场合。

2.主要用途

   PD-LED系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油、化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

3.使用环境条件

   环境温度：   传感器-25℃～+60℃   转换器-10℃～+60℃

   相对温度：   5%-95%

4.工作条件

   流体高温度：   一体型  70℃

         分离型：   聚四氟乙烯衬里   120℃

                    氯丁橡胶衬里     80℃ 高温橡胶120℃

                    聚氨酯橡胶衬里   70℃

     流体电导率：   ≥5uS/cm

二、工作原理

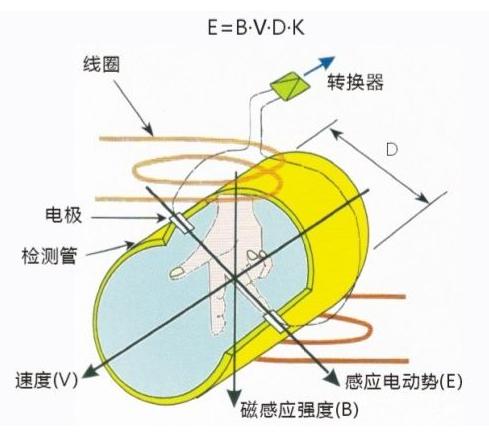

电磁流量计的工作原理基于法拉第电磁感应法律。当一个导体在磁场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

三、产品型式和组成

1.产品组成

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成，分离型还需要两条专用的双层屏蔽的电缆连接转换器和传感器。

2.产品型式

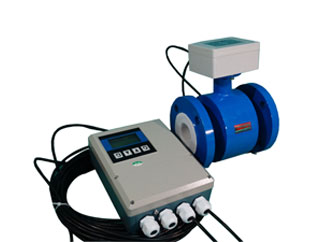

系列电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。

传感器有7种不同材料的电极和4种不同材料的衬里可供选用。

四、产品的技术性能指标

1.执行标准：JB/T9248-1999

2.高流速：15m/s

3.公称通径：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

4.精确度：0.5%、0.2%

5.公称压力：1.6MPA(DN10-300)

              1.0MPA(DN350-1000)

              0.6MPA(DN1200-2000)

              其它规格和标准可按用户要求.

6.材料：

     电极形式和材料

     电极形式和可分为标准型、可拆卸型、带接地电极等各种形式。

     电极及接地电极材料有含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种。

     法兰材料：碳钢

     接地环材料：不锈钢

     进门保护环材料：不锈钢、碳钢。

7.外壳防护：

     IP65：

     IP68：仅分离型氯丁橡胶和聚氨酯衬里的传感器，且不包括防爆结构。

8.防爆标准：

    DN15-DN600一体型防爆：md  II BT4

    DN15-DN1600分离型防爆，传感器和转换器安装在相应的危险区md  II BT4

    DN15-DN1600分离型防爆，传感器安装在相应的危险区，转换器安装在区：md  II BT4

9.连接电缆：分离型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度长应小于100MM，本公司随表免费提供10M电缆，不足部分需订货。

10.转换器性能：

     供电电源：单相交流电85-265V，45-63HZ，功率小于20W；直流供电11-40VD·C

     转换器显示与编程操作：4个薄膜按键可设定选择全部参数，还可利用外接手操器或PC机（RS485、RS232）对转换器设定编程，高清晰度背光LCD显示，空管检测，自诊断功能。

数字通讯：RS485、RS232、MODBUS、REMOTE，具有防雷击保护。

输出信号：

电流输出：双向两路，全隔离0-10mA/4-20 mA；负载电阻：0-10 mA是0-1.5K欧姆，4-20mA时是0-750欧姆。

频率输出：正向和反向流量输出，输出频率上限可在1-5000 HZ范围内设定。带光电陋离的晶体管集电极双向输出。外接电源不大于35V，导通时集电极电流为250 mA。

脉冲输出：正向和反向流量输出，输出脉冲上限可达5000p/s。脉冲当量为0.001L-1.0m3/cP.脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于35V，导通时集电极电流为mA。

流向指示输出：本流量计可测正反方向的流体流动流量。并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平，反向流体流动输出0V的低电平。

报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35V，导通时集电极电流为250mA。报警状态：流体空管、励磁断线、流量超限。

阻尼时间：在0-100S间分档可选。

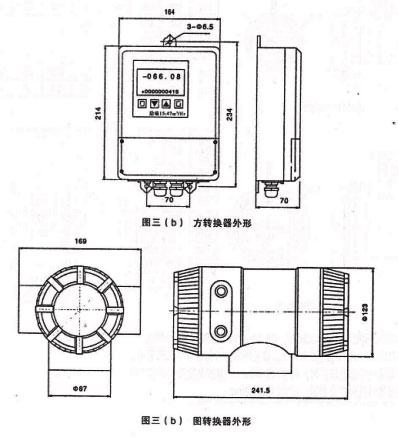

五、产品外形尺寸及安装尺寸
