特点：

◆ 测量精度高达1%

◆ 主机防护等级达到IP67，传感器防护等级达到IP68。

◆ 测量范围大，可实现口径DN15-DN6000管道测量。

◆ 主机多种安装方式：壁挂安装、导轨安装、隔爆箱安装。

◆ 配接温度传感器 ，可实现热量测量。

产品简介：

PD-200L系列超声波流量计应用于各种液体流量的长期在线测量，主机防护等级达到IP67，传感器防护等级达到IP68.主机和传感器分别安装，主机可安装在室内、仪表柜、仪表盘，传感器安装在测量管道上，主机和传感器用超声波流量计专用电缆连接，即可实现流量测量，配接温度传感器可实现热量测量。

广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业，可以用做生产监测、水平调试、热网平衡调试、节能监测，是生产过程中重要的流量测量仪表。

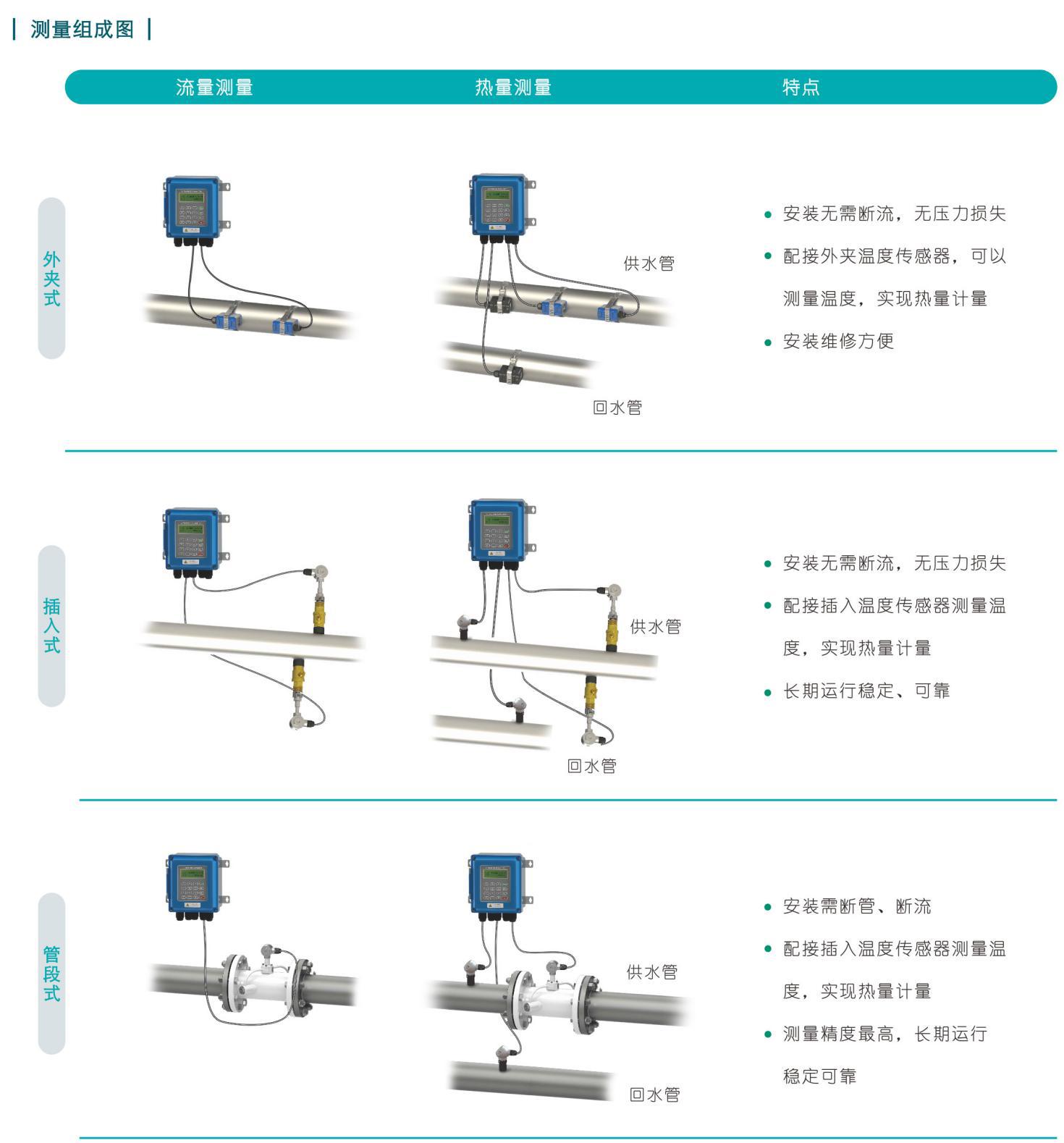

测量组成图：

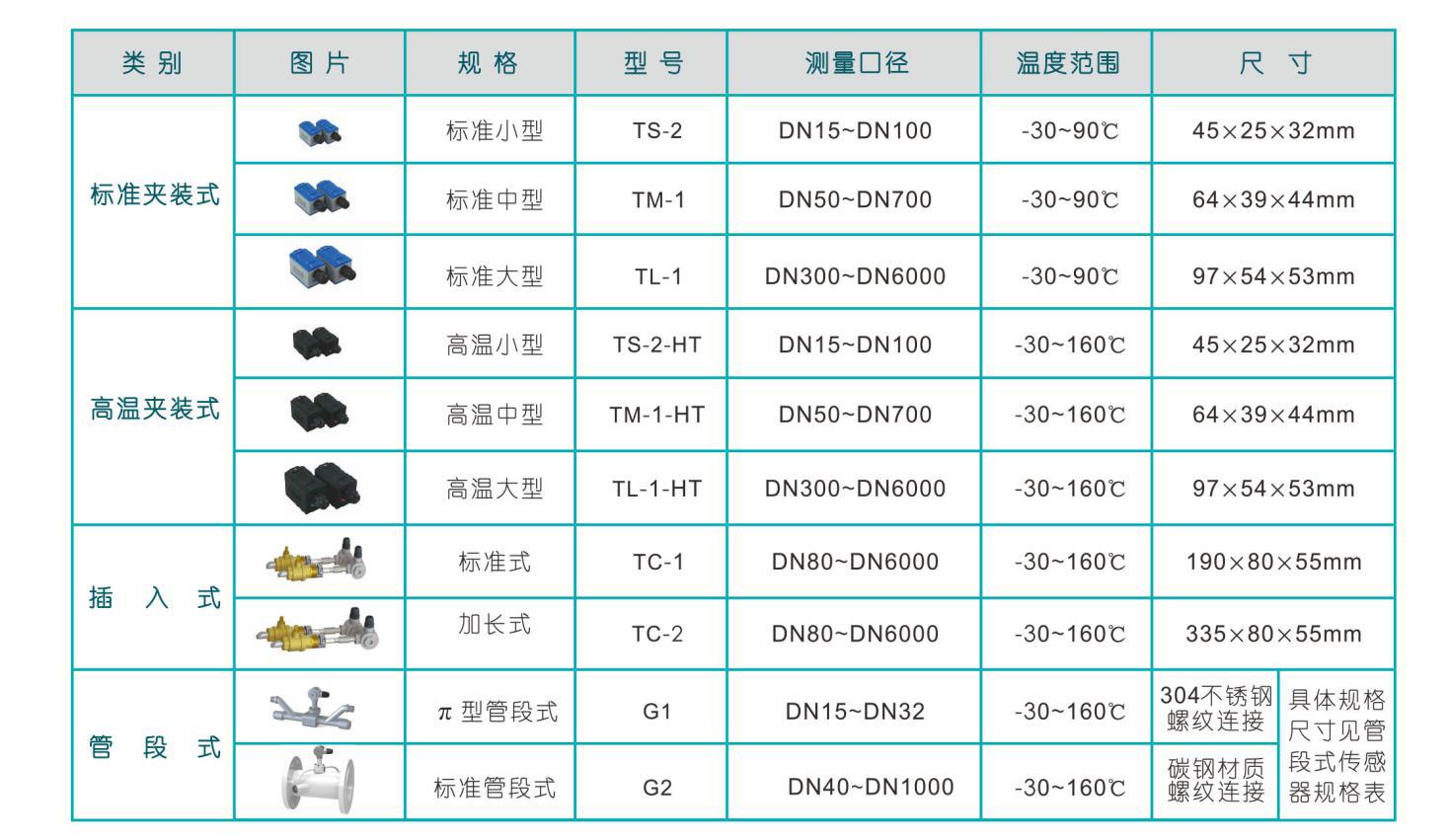

可选配的流量传感器

根据不同的流体、管道条件及安装方式，可以选择不同的传感器（不同传感器的安装方式及特点参看测量组成图）

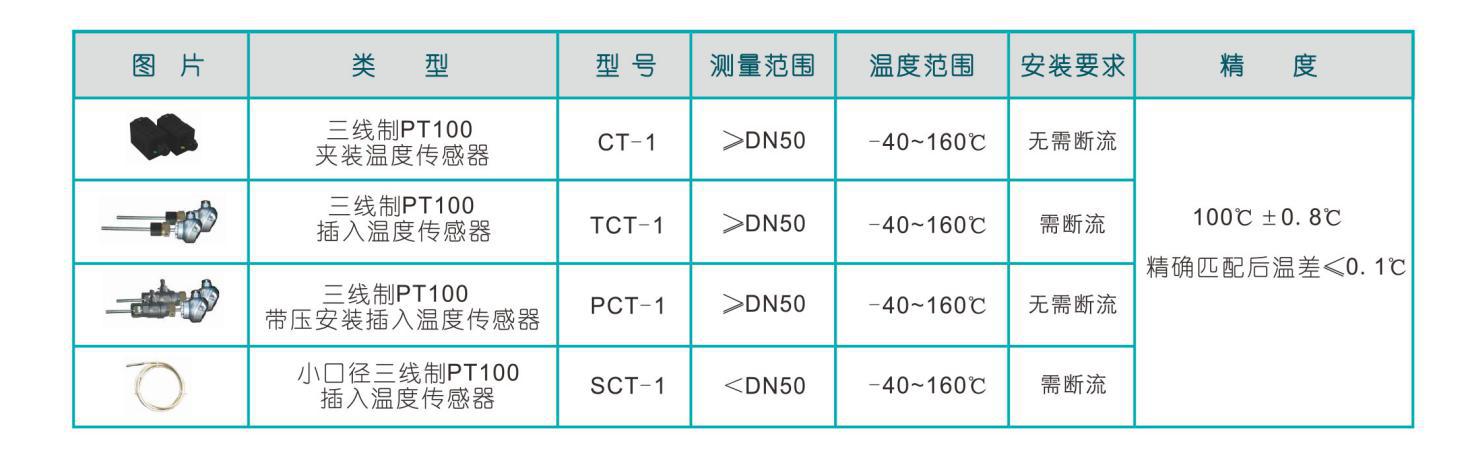

可选配温度传感器

选配不同类型的温度传感器，可实现热量测量。

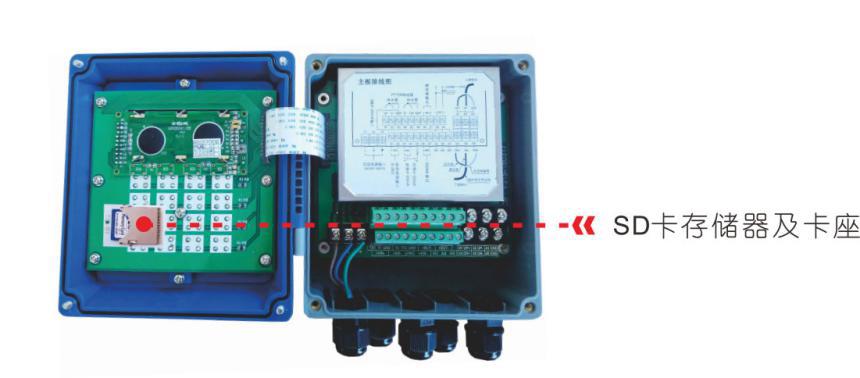

可选配SD卡存储器

SD卡数据存储器实现了超声波流量计测量数据的海量存储。测量数据可以使用我公司的“流量数据分析、统计软件”来处理，包括制表、统计、数据分析、打印报表、制作流量曲线等功能。

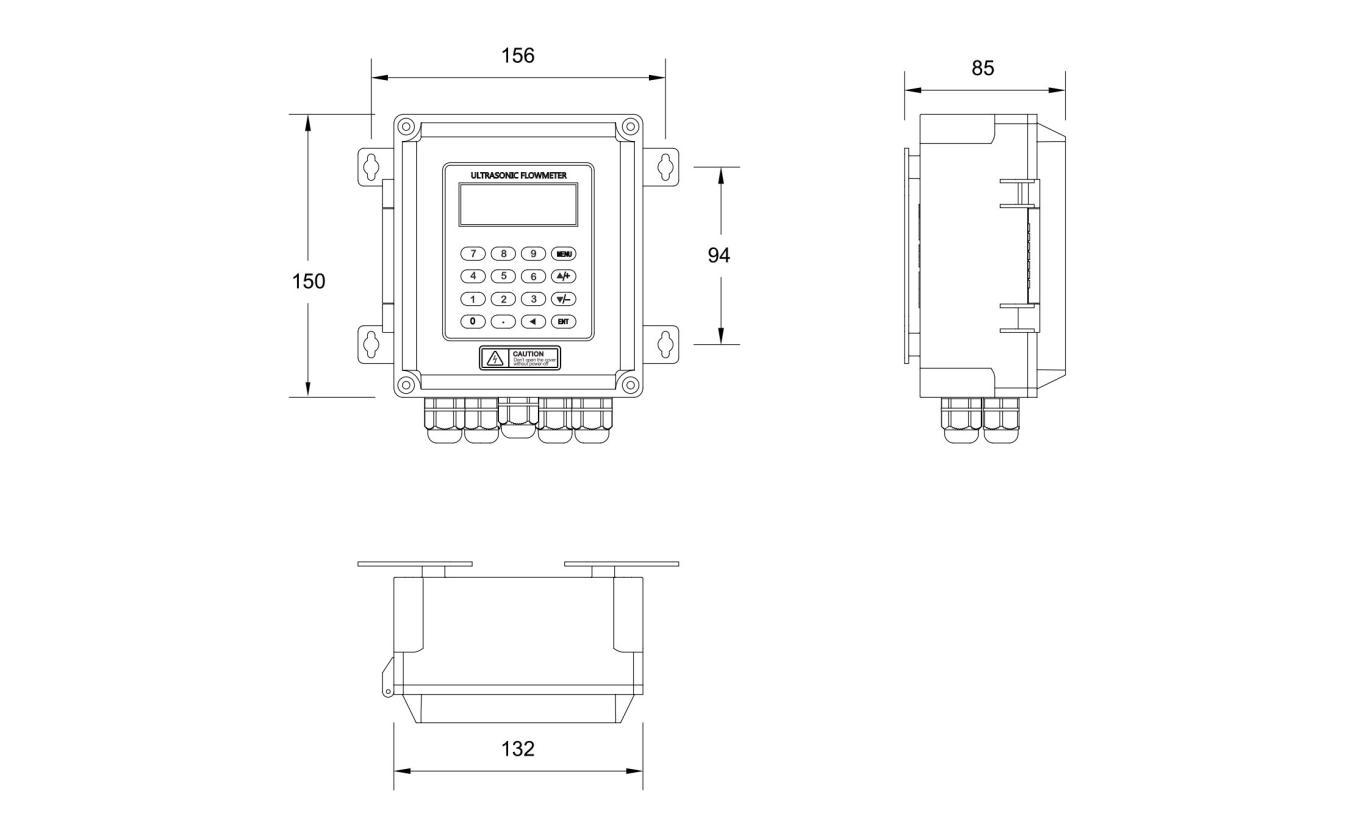

主要尺寸图：

多种安装方式

主机可选择多种安装方式：（1）选用专用挂件用于壁挂安装；（2）选用导轨固定夹或者PCB安装支架，用于导轨安装；（3）主机可安装在隔爆箱内。

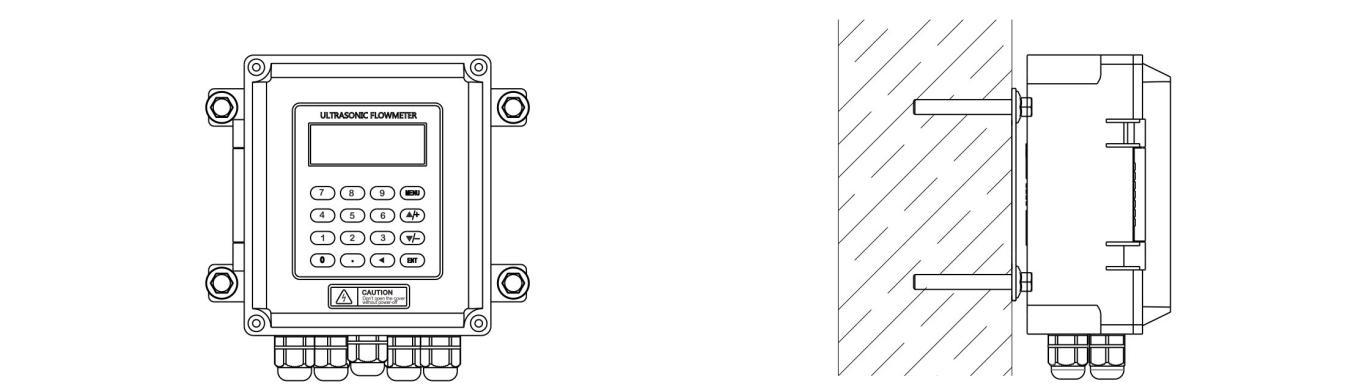

壁挂安装示意图

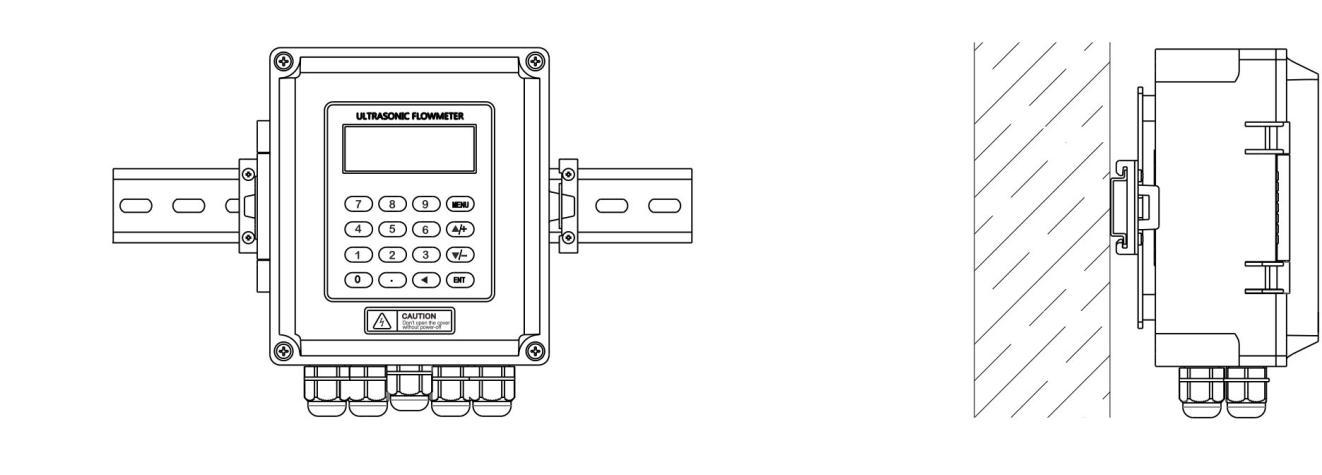

导轨安装（导轨固定夹）示意图

导轨安装（PCB安装支架）示意图

基本技术参数：
